浏览次数：22静电卡盘是刻蚀机和CVD设备里的"隐形功臣"——它在真空腔室里吸住晶圆、控好温度，保证每一次刻蚀和沉积的均匀性。选型选对了，设备稳定运行数月;选型出问题或者维护没跟上，晶圆跑偏、温度不均、氦气泄漏，一个比一个麻烦。
静电卡盘的选型主要看五个参数。

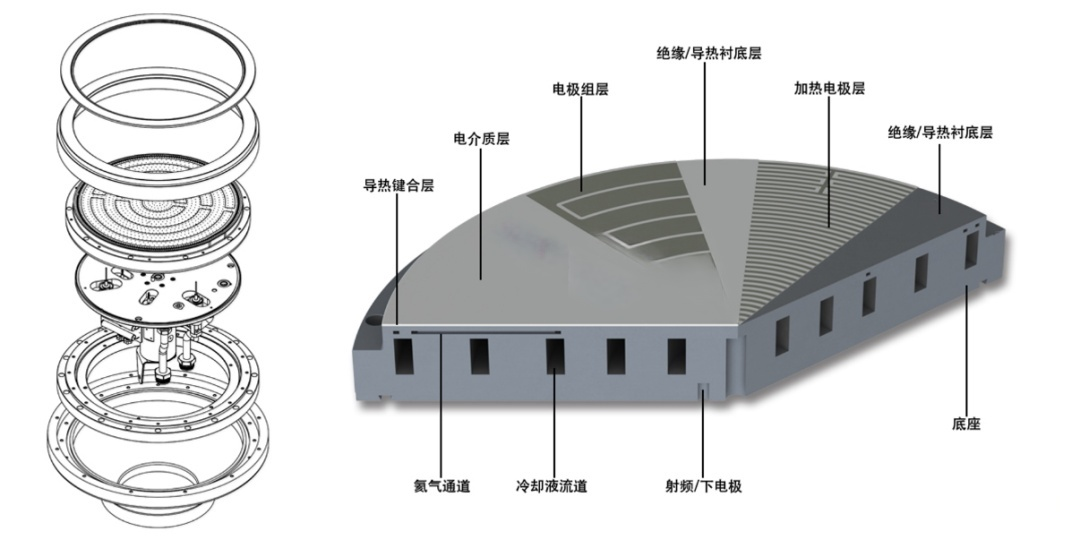

吸附力是最基本的。静电卡盘的吸附力来自约翰逊-拉别克力或库仑力，等效吸附压力一般在5到30托。吸附力太弱，晶圆在等离子体轰击下会移位;吸附力太强，晶圆背面可能产生损伤。选型时根据晶圆尺寸和工艺类型确定合适的吸附力范围。
.png)
温度控制能力是第二个核心参数。静电卡盘内部集成冷却通道和加热元件，通过氦气背吹将晶圆温度控制在正负0.5到1度。控温能力取决于冷却通道的设计和氦气背吹的均匀性。
氦气背吹系统是第三个关键点。氦气从卡盘表面的微孔吹出，在晶圆和卡盘之间形成导热层。氦气泄漏率直接决定控温效果——泄漏率高，晶圆局部过热，良率下降。
问：静电卡盘一般多久需要维护一次?
A：取决于工艺频率和清洁程度。通常建议每3到6个月检查一次卡盘表面状态、氦气泄漏率和吸附力是否正常。如果工艺中容易产生沉积物，频率需要增加。卡盘表面的沉积物会影响吸附均匀性和传热效率，需要定期清洁。
陶瓷层质量是第四个参数。静电卡盘的陶瓷层决定了绝缘性能和耐等离子体腐蚀能力。陶瓷层的厚度通常在0.5到2毫米，材料和致密度直接影响使用寿命。
安装接口是第五个参数。不同设备厂商的静电卡盘安装接口不同，包括冷却液进出口位置、电极引线方式、安装螺栓孔位等。选型时需要提供设备的接口尺寸图。
静电卡盘的维护保养有几个重点。
表面清洁是最常规的维护工作。工艺过程中沉积的聚合物或氧化物会附着在卡盘表面，影响吸附力和传热。清洁方法根据沉积物的类型选择——等离子体清洗、化学清洗或机械抛光都可以。注意不能用金属工具刮擦陶瓷表面。
氦气泄漏率检测建议每次设备维护时做。泄漏率超过设定值，说明卡盘密封面或者微孔有问题，需要检修。
吸附力检测可以每季度做一次。用专用的晶圆测试吸附力是否在设定范围内。吸附力下降通常意味着卡盘表面有污染或者静电单元有故障。
静电卡盘属于易耗件，正常使用寿命在1到2年。当吸附力持续下降、氦气泄漏率升高或者温度控制不稳定时，建议更换。
常见问题解答(Q&A)
Q1：静电卡盘和真空吸盘有什么区别?
A：原理不同。静电卡盘靠静电力吸附晶圆，在真空腔室里用。真空吸盘靠气压差吸附，在大气环境中用。两者不能互换。刻蚀机和CVD设备内部是真空环境，只能用静电卡盘。
Q2：静电卡盘的寿命到了会有什么征兆?
A：主要有三个征兆：吸附力逐渐下降，需要提高电压才能维持吸附;氦气泄漏率逐步升高，控温效果变差;表面出现划痕或凹坑，影响平面度和均匀性。出现其中任何一个，就该考虑更换了。
Q3：方泰新材料能做静电卡盘吗?
A：方泰新材料具备静电卡盘用陶瓷基板的精密加工能力，包括陶瓷层的平面度加工、冷却通道加工和表面处理。客户可以采购陶瓷基板自行完成电极制作和组装。
