首页
发布时间：2026-07-23
浏览次数：12半导体设备里的高温工艺对陶瓷零部件的选型有非常明确的要求：使用温度超过材料耐受极限，零件要么氧化、要么蠕变变形、要么直接断裂。选对材料的核心原则是：给工艺温度留足余量，同时兼顾抗氧化、抗蠕变和热稳定性。

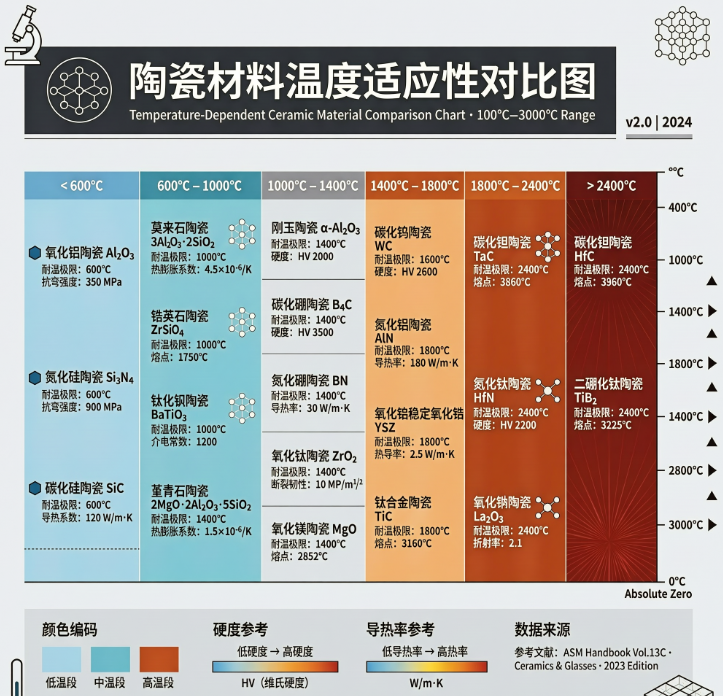

按照温度段来划分选型方案是最实用的方法。
400度以下：这个温度段对耐温性要求不高，大多数陶瓷材料都能满足。氧化铝陶瓷性价比最高，综合性能足够，是首选。如果需要更好的导热性或者抗冲击能力，可以升级到碳化硅或者氮化硅。
400到800度：这个温度段是半导体设备最常用的工艺区间，CVD、扩散炉大部分工艺落在这个范围内。氧化铝在这个温度段长期使用，强度会有一定程度的下降，但仍然可以满足大多数场景。对强度保持率有要求的话，氮化硅在这个温度段的强度保持率最高。需要快速导热就选碳化硅。
800到1200度：到这个温度段，选择范围就窄了。氧化铝在800度以上强度明显下降，氮化硅在1200度以上开始氧化。碳化硅是唯一能在这个温度段稳定长期工作的陶瓷材料——它在惰性气氛中可耐受1600度以上，在空气中使用也可以到1400度左右。
问：碳化硅在高温下会不会氧化?
A：会。碳化硅在空气中加热到1200度以上，表面会形成一层二氧化硅保护膜。这层膜非常致密，可以阻止氧气进一步渗入，所以碳化硅在高温空气中反而有很好的抗氧化性。但如果工艺气氛中含有水蒸气或碱金属，二氧化硅保护膜会被破坏，碳化硅的氧化就会加速。
除了耐温性，热膨胀系数也是高温选型的重要考量。陶瓷零件在高温设备中反复升降温，如果陶瓷和配合金属件的热膨胀系数不匹配，会产生热应力导致零件松动或者卡死。碳化硅的热膨胀约4ppm/K，氮化硅约3ppm/K，氧化铝约7ppm/K。和金属件配合时，需要根据配合件的材料和间隙设计来选。
高温强度保持率是另一个容易被忽略的指标。有些陶瓷在室温下强度很高，到了高温下强度就掉了。氮化硅在1000度时的强度保持率在80%以上，氧化铝在800度时的强度保持率大约在60%到70%。如果零件在高温下要承受机械力，这个指标很重要。
常见问题解答(Q&A)
Q1：氧化铝陶瓷最高能用到多少度?
A：高纯氧化铝陶瓷的长期使用温度在1300到1500度之间，但实际使用中建议控制在1100度以下。超过这个温度，氧化铝的晶粒会快速长大，强度和耐腐蚀性能下降。偶尔短时间超温可以承受，但长期超温会缩短零件寿命。
Q2：陶瓷为什么比金属更耐高温?
A：金属在高温下原子扩散加快，材料软化，强度迅速下降。陶瓷的共价键或离子键非常稳定，高温下原子扩散困难，强度保持率高。这也是为什么扩散炉和高温CVD设备的内部零件几乎全是陶瓷的。
Q3：方泰的高温陶瓷零部件能定制吗?
A：可以。方泰新材料具备氧化铝、碳化硅、氮化硅等高温陶瓷材料的成型、烧结和精密加工能力，可按客户提供的使用温度和工况条件推荐最合适的材料方案并定制生产。
推荐阅读：
