浏览次数：5陶瓷手臂末端执行器直接接触晶圆，是晶圆传输系统中最靠近产品的部件之一。它需要轻量、刚性高、运动响应快，同时也必须控制表面颗粒、崩边和微裂纹。很多搬运划伤和颗粒异常并不是机械手本体造成的，而是末端执行器表面残留、吸附孔毛刺或边缘缺陷引起的。
常见问答
Q1：陶瓷末端执行器为什么会成为颗粒源？
陶瓷虽然是硬质材料，但表面仍可能残留磨屑、清洗液或包装颗粒；边缘崩缺、微裂纹和粗糙表面在摩擦或清洗后也可能释放颗粒。如果末端执行器带有真空吸附孔，孔口毛刺、内部残留和气体通道污染也会把颗粒带到晶圆背面。因此，洁净设计要覆盖材料、加工、清洗和装配全过程。
Q2：氧化铝和碳化硅末端执行器怎么选？
氧化铝陶瓷绝缘、耐磨、加工成熟，成本较优，适合常规晶圆搬运。碳化硅密度更低、比刚度更高、导热性好，适合高速、高加减速或对轻量化要求更高的系统。两者都要控制材料致密度、晶粒尺寸和表面质量，不能只看材料名称。若使用环境有腐蚀性介质或温度变化，还要结合耐腐蚀和热膨胀评估。
Q3：接触面和边缘怎么设计？

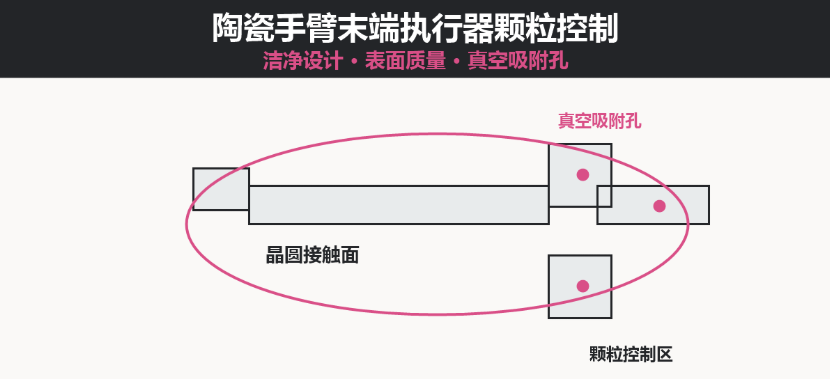

与晶圆接触的表面应经过精密研磨或抛光，避免尖锐棱角、毛刺和加工纹路。边缘应倒圆角或做安全倒角，减少崩边和划伤风险。接触面积不宜过大，但也不能因过度减薄而降低刚性。对于有真空吸附的末端执行器，吸附孔周围要保持平整，孔口去毛刺并圆滑过渡。
Q4：真空吸附孔和气路如何避免污染？
真空孔应在烧结和精密加工阶段一次规划，避免后续钻孔造成崩边和内部残留。气路应尽量短、平滑、无死角，孔口和分叉处要便于清洗和吹扫。装配时可增加过滤或吹扫结构，使用前确认气路内没有颗粒、清洗液或密封材料碎屑。对于高洁净应用，气路清洁度应与吸盘表面同等管理。
Q5：清洗和包装要注意什么？
陶瓷末端执行器加工后应经过与材料结构匹配的精密清洗，去除磨屑、结合剂和清洗残留。多孔或带气路的结构要特别关注内部残留，可通过超声、喷淋、吹扫等方式组合处理，并在洁净环境下干燥和包装。包装材料应低析出、低颗粒，避免运输过程中产生二次污染。
Q6：使用过程中如何维护？
应定期检查接触面、边缘、真空孔和安装面是否有崩边、裂纹、划伤或颗粒堆积。发现表面粗糙度变化、吸附力下降或晶圆背面出现异常痕迹时，应及时清洗或更换。不要用可能产生纤维脱落或研磨颗粒的材料擦拭陶瓷表面，清洁后应确认干燥和气路畅通。
洁净设计的三个关键点
第一，材料内部缺陷要少。致密度不足、气孔多或晶粒异常会在加工后暴露为凹坑和颗粒源，因此要从粉体、烧结和毛坯检测开始控制。第二，加工表面要稳定。平面度、平行度和表面粗糙度不仅影响晶圆贴合，也影响摩擦和颗粒释放；边缘和孔口应作为重点检测位置。
第三，装配不能破坏洁净状态。金属紧固件、胶层、密封圈和气管都可能带来污染，装配环境应保持洁净，零件在装配前应完成最终清洗。对于需要现场更换的末端执行器，还应设计防误装结构和可重复定位接口，减少调整过程中的摩擦和颗粒。
检测和验收要点
末端执行器的检测应包括接触面平面度、平行度、表面粗糙度、边缘崩缺、孔口气路和洁净度。对于真空吸附结构，还需要检查孔口圆滑度、气路通断、流量和泄漏情况。表面检测可在适当照明下观察划痕、凹坑和残留，必要时结合粗糙度仪和显微观察确认微小缺陷。
洁净度验收应结合清洗后的颗粒检查和包装状态确认。产品在洁净环境中干燥、包装，避免使用容易掉屑的包装材料。批量交付时，建议保留材料批次、加工参数和清洗记录，便于追溯颗粒异常的来源。
上线使用和更换
末端执行器上线前应确认安装接口、气路连接和运动轨迹，避免因装配偏斜造成局部摩擦。使用过程中定期检查接触面、孔口和边缘状态，发现崩边、裂纹或吸附力变化时及时处理。更换末端执行器时，应避免裸手接触晶圆接触面，并在安装后完成空载运行和吸附测试。
方泰新材料的陶瓷手臂能力
方泰新材料具备氧化铝、碳化硅等先进陶瓷精密制造能力，可提供陶瓷手臂末端执行器、陶瓷手指及相关精密陶瓷部件定制，支持轻量化结构、真空吸附气路、接触面抛光和洁净清洗。项目可根据晶圆尺寸、搬运速度、吸附方式和洁净等级进行结构与材料评估。
结语
陶瓷手臂末端执行器的颗粒控制，需要从材料、表面、气路、清洗和装配共同设计。方泰新材料可提供陶瓷末端执行器及精密陶瓷部件定制，帮助晶圆搬运系统降低颗粒污染和划伤风险。
