引言:精密吸附为什么越来越依赖多孔陶瓷
在半导体晶圆制造、精密薄片加工与自动化搬运中,“吸得住、吸得稳、不伤工件”是真空吸附系统的核心诉求。晶圆越薄、精度要求越高,传统沟槽式吸盘与机械夹持的局限就越明显——吸附力集中在局部、容易在工件表面留下压痕、产生颗粒污染、定位精度不足。
多孔陶瓷真空吸盘(多孔卡盘)凭借内部均匀贯通的微孔结构,把真空负压“铺”到整个工作面,实现全表面均匀吸附,正在成为高精密、高洁净吸附环节的主流选择。

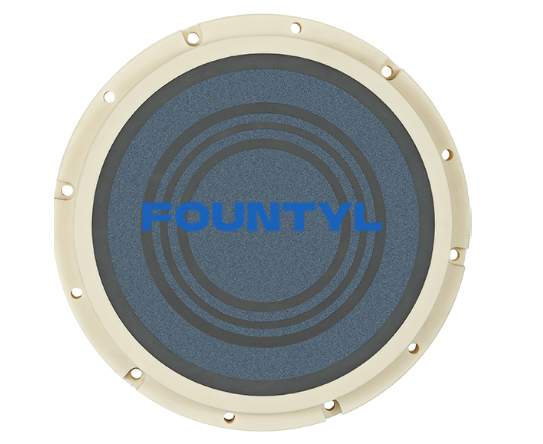

什么是多孔陶瓷真空吸盘
多孔陶瓷真空吸盘(多孔卡盘)是一种用于高精密真空吸附与工件固定的功能性夹持部件,通常由多孔氧化铝陶瓷或多孔碳化硅陶瓷等先进材料制成。其内部具有均匀连通的微孔结构,通过真空负压使气流在整个表面均匀分布,从而实现对晶圆、薄片及精密工件的稳定吸附与高精度定位,广泛应用于半导体制造、精密加工及洁净自动化系统。
它主要用于晶圆承载、精密检测、切割定位与自动化搬运等工艺环节,在需要高平整度支撑、低污染环境及均匀吸附力控制的场景中发挥重要作用。
多孔陶瓷真空吸盘的六大特点
一、全表面均匀吸附性能
依靠多孔微结构实现真空均匀扩散,使吸附力覆盖整个工作表面,避免局部应力集中或吸附不稳定现象。
二、高洁净与低颗粒释放
陶瓷多孔结构稳定致密,运行过程中几乎不产生颗粒污染,满足半导体与高洁净工艺要求。
三、非机械接触式固定
通过真空吸附实现无机械夹持,有效降低工件表面划伤与变形风险,适用于高价值精密材料。
四、优异的耐高温性能
可在高温工艺环境中长期稳定使用,不发生结构软化或吸附性能衰减。
五、耐腐蚀与化学稳定性强
可耐受酸碱及多种腐蚀性气体环境,适用于湿法工艺及化学处理流程。
六、高刚性与尺寸稳定性
在长期负载及真空工况下仍能保持优异的平面度与结构稳定性,确保工艺精度一致性。
工艺控制:好吸盘是如何做出来的
孔径与孔隙率控制:通过精密烧结与造孔工艺控制微孔尺寸与分布,实现稳定均匀的真空吸附效果。
真空均匀性优化设计:优化内部连通结构与流道分布,提升气流扩散一致性,避免局部吸附差异。
表面平整度控制:采用超精密研磨与抛光工艺,确保卡盘与工件之间的高贴合度与稳定性。
结构强度与致密度控制:在保证多孔特性的同时提升整体机械强度,避免长期使用中的变形或破损风险。
吸附响应速度优化:改善内部气流路径设计,提高真空建立速度与吸附释放效率,提升设备节拍性能。
主要应用场景
半导体晶圆真空吸附与搬运平台
精密薄片材料切割与检测系统
自动化高精度定位与装配设备
光学元件加工与固定平台
洁净室环境下的无损吸附系统
选型要点与材质选择
多孔陶瓷真空吸盘的选型需综合考虑工件尺寸、重量分布、真空系统能力及工艺洁净等级,并进行整体结构匹配设计。
| 对比维度 | 多孔氧化铝陶瓷 | 多孔碳化硅陶瓷 |
|---|---|---|
| 电绝缘性 | 优 | 一般 |
| 导热性 | 中等 | 高 |
| 耐等离子体腐蚀 | 一般 | 优 |
| 硬度 / 耐磨性 | 高 | 更高 |
| 典型场景 | 绝缘、耐腐蚀、一般承载 | 高导热、耐等离子、高温工况 |
方泰新材料可提供不同孔隙率与孔径梯度设计方案,以适配不同吸附力需求与气流控制要求;支持大尺寸、高平整度及复杂结构定制开发,可根据设备结构进行模块化设计与集成优化。
常见问题解答(FAQ)
Q1:多孔陶瓷真空吸盘和普通沟槽式吸盘有什么区别?
沟槽式吸盘的吸附力集中在沟槽区域,容易产生局部应力;多孔陶瓷吸盘通过遍布整个表面的微孔均匀吸附,应力集中小、更不易在薄片或晶圆背面留下压痕,更适合高平整度、低损伤、高洁净场景。
Q2:氧化铝和碳化硅材质该怎么选?
需要电绝缘、耐腐蚀或成本优先时选多孔氧化铝陶瓷;需要高导热、耐等离子体腐蚀或高温工况时选多孔碳化硅陶瓷。具体可根据工艺环境与设备要求一对一确认。
Q3:孔径和孔隙率可以定制吗?
可以。可根据吸附力大小、透气量与洁净等级需求,提供不同孔隙率与孔径梯度设计方案,适配不同真空系统与气流控制要求。
Q4:能否做大尺寸或复杂结构的产品?
支持大尺寸、高平整度及复杂结构定制开发,可针对设备结构进行模块化设计与集成优化,满足差异化安装需求。
Q5:是否提供技术方案与样品测试?
提供。可从选材建议、图纸评审到样品试制、安装指导全周期配合,工程师通常在 1~2 个工作日内给出技术方案。
结语
方泰新材料专注先进陶瓷研发制造,总部位于深圳、制造基地位于东莞,掌握冷等静压、凝胶注模、干压等核心成型技术,配备喷雾造粒机、等静压机、进口高温烧结炉、瑞士无心磨床、CNC 加工中心及三坐标测量仪等高精度设备,通过 ISO 9000 质量管理体系认证。多孔陶瓷真空吸盘作为其核心产品线之一,以稳定品质与按需定制能力,服务于半导体与精密加工客户。
