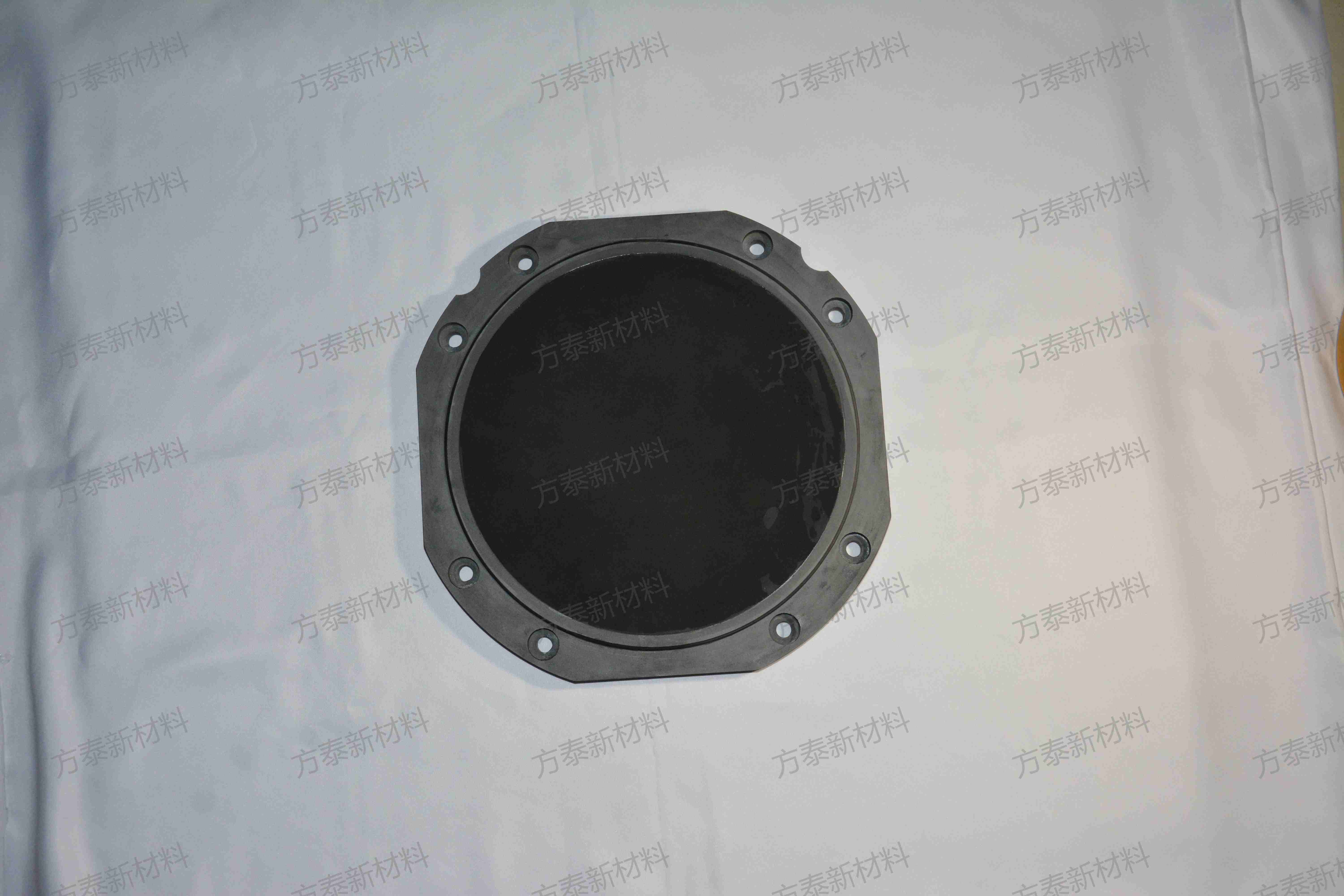

浏览次数：13陶瓷吸盘在很多人印象里是"半导体设备专用件"，但实际上它在光电显示领域的应用同样广泛。LCD和OLED面板的玻璃基板、精密光学镜片、蓝宝石衬底——这些薄片类材料在加工时都需要无痕、均匀的吸附固定，多孔陶瓷吸盘正好满足这个需求。
光电显示领域的玻璃基板尺寸比晶圆大得多。8代线LCD面板的玻璃基板尺寸达到2200毫米×2500毫米，比12寸晶圆大了几十倍。这么大的基板在加工中需要均匀吸附，传统点接触或线接触吸盘无法保证平整度。多孔陶瓷吸盘的均匀面吸附特性在这个场景中优势明显。
问：光电显示用的陶瓷吸盘和半导体用的一样吗?
A：核心原理一样，但设计和选型有差异。光电显示基板尺寸大、重量大，吸盘的尺寸和承载能力要求更高，通常需要定制大口径吸盘。玻璃基板的表面特性和晶圆不同，对吸盘孔径和透气量的要求也不一样。光电显示应用通常需要更大孔径以获得足够的透气量，同时要避免在玻璃表面留下吸附痕迹。
玻璃基板加工中的陶瓷吸盘应用场景包括基板切割前的固定、研磨减薄时的承载、表面清洗时的吸附传输和检测平台上的定位。这些场景对吸盘的要求各有侧重——切割和研磨要求吸附牢固，清洗要求耐化学腐蚀，检测要求平面度高。
精密光学镜片的加工也大量使用陶瓷吸盘。光学镜片多为小尺寸薄片，加工时对吸附均匀性要求极高——吸附不均匀会在镜片表面产生应力，影响光学性能。小孔径多孔陶瓷吸盘(5到10微米孔径)可以提供细腻均匀的吸附力，适合光学镜片的研磨和抛光固定。
蓝宝石衬底是另一个增长应用。蓝宝石的硬度高，加工过程容易产生应力集中，对吸附均匀性要求很高。多孔陶瓷吸盘在蓝宝石衬底的研磨、抛光和清洗环节中广泛使用。
方泰的陶瓷吸盘产品线覆盖半导体和光电显示两大应用领域，可以根据基板尺寸、材料特性和工艺要求定制不同孔径、尺寸和平面度的吸盘。
常见问题解答(Q&A)
Q1：光电显示用的陶瓷吸盘比半导体用的贵吗?
A：取决于尺寸。光电显示基板尺寸大，吸盘的尺寸也大，大尺寸陶瓷吸盘的烧结和加工难度更高，单价通常更高。但孔径要求相对宽松，材料可以选用性价比更高的氧化铝，综合成本可控。
Q2：玻璃基板会被陶瓷吸盘划伤吗?
A：不会。陶瓷吸盘表面经过精密抛光，光滑无毛刺，不会划伤玻璃基板。吸附力通过多孔结构均匀分布，也不会在玻璃表面留下压痕。只要选用合适的孔径和平面度，就能实现无痕吸附。
Q3：方泰能做大尺寸的玻璃基板陶瓷吸盘吗?
A：方泰可定制尺寸较大的多孔陶瓷吸盘，具体尺寸受烧结和加工设备限制，建议先与方泰确认可行性。大尺寸吸盘的平面度控制和均匀性需要专项工艺支持。
