浏览次数：12一台精密设备的机械架构，可以简化成"骨架"和"轨道"的组合。骨架用方梁搭建，决定设备的整体刚性和稳定性;轨道用导轨铺设，决定运动部件的运动精度。陶瓷方梁和陶瓷导轨的组合，把两者都用陶瓷做，能让设备架构在刚性、热稳定性和精度保持上达到新的水平。
陶瓷方梁在设备架构中的角色是"承重"。设备的工作台、运动模块和检测系统都安装在方梁框架上，方梁的刚性和直线度决定了整个架构的稳定性。陶瓷方梁的高比刚度让设备在同等重量下获得更高的刚性，低热膨胀让框架在温度变化时保持尺寸稳定。
陶瓷导轨的角色是"导向"。运动部件沿导轨运动，导轨的直线度和耐磨性决定了运动轨迹的精度和长期稳定性。陶瓷导轨的硬度高、耐磨性好，在高频率往复运动中能长期保持精度不下降。

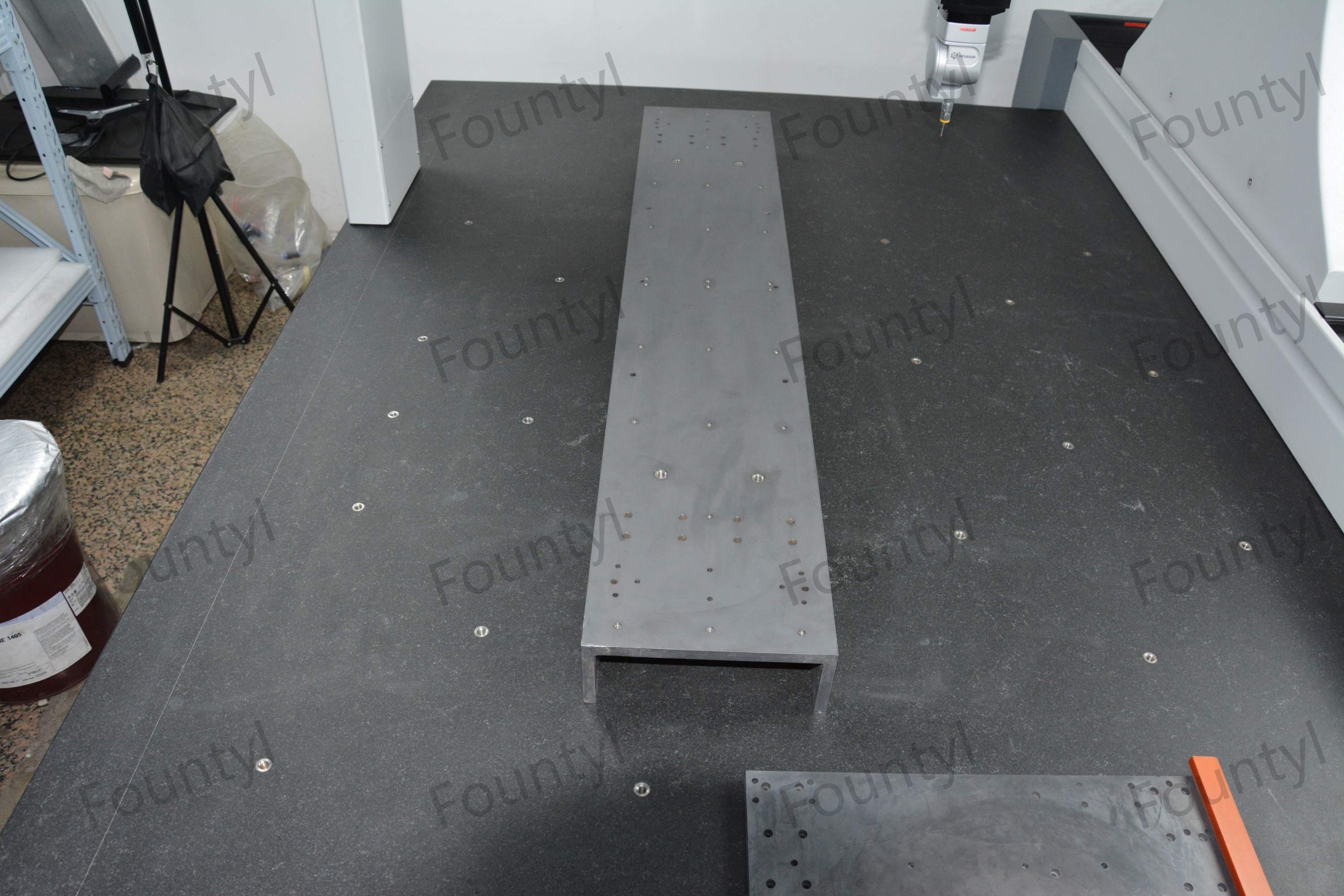

陶瓷导轨

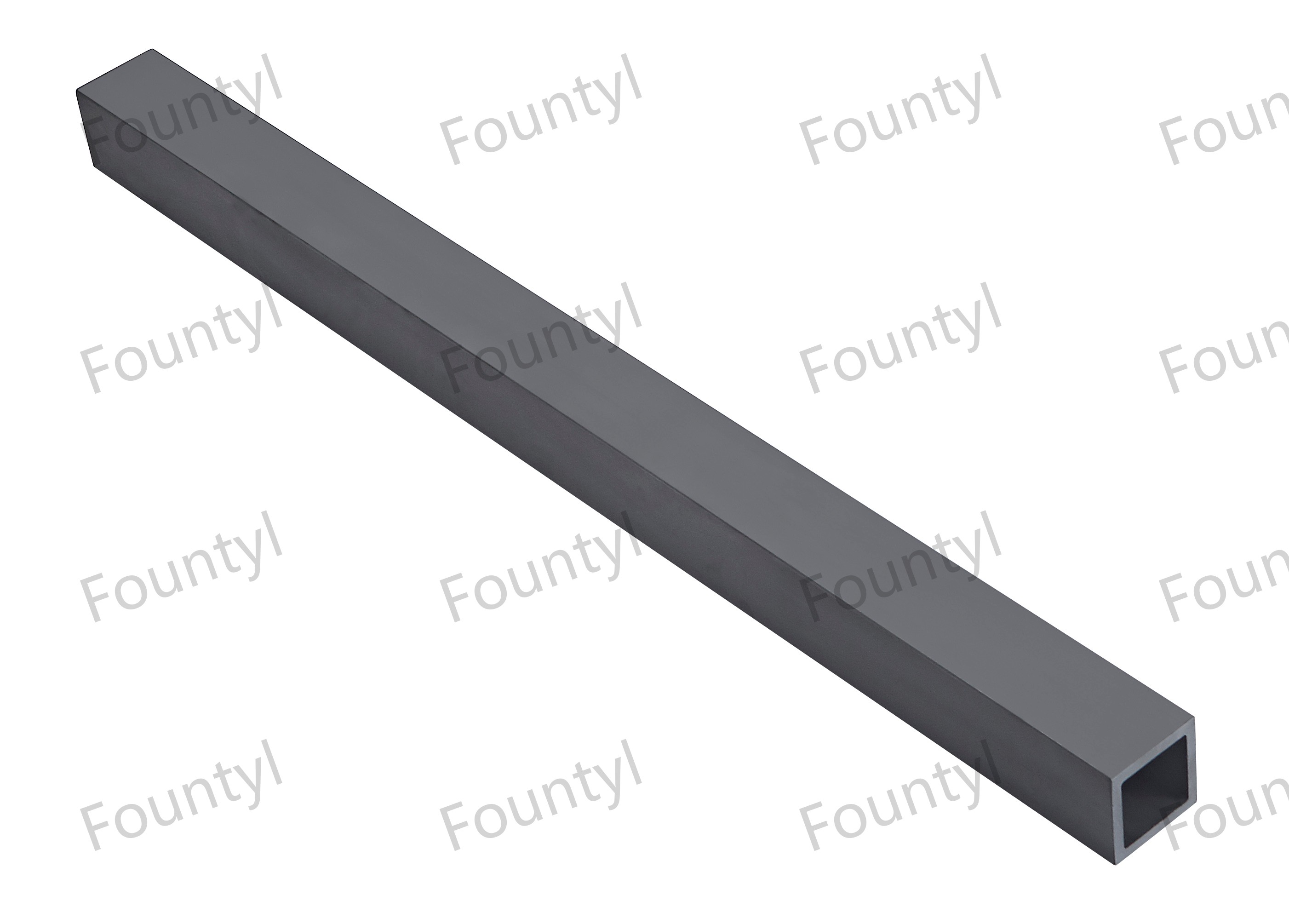

陶瓷方梁
问：方梁和导轨一定要用同一种陶瓷材料吗?
A：不一定。方梁的主要要求是刚性和热稳定性，可以选择碳化硅或氧化铝。导轨的主要要求是表面硬度和耐磨性，碳化硅更好。实际设计中，方梁选碳化硅保证刚性，导轨也选碳化硅保证耐磨——两种材料同用可以简化供应链。成本敏感的场景，方梁和导轨都可以用氧化铝。
组合应用的关键在方梁与导轨的安装配合。导轨安装在方梁的安装面上，方梁安装面的平面度直接传递给导轨。设计时需要保证方梁安装面和导轨底面的平面度匹配，避免安装应力导致导轨变形。
一个典型的大幅面检测设备架构方案是：两根长尺寸陶瓷方梁平行安装在设备底座上，方梁顶面精密加工出导轨安装基准面，陶瓷导轨安装在基准面上，运动平台沿导轨滑动。方梁的平行度决定了导轨的平行度，导轨的直线度决定了运动平台的运动精度。
组合架构的优势在温度变化环境下体现得最明显。金属架构在温度变化几度时会膨胀变形，导致导轨平行度改变、运动精度下降。陶瓷方梁和导轨的热膨胀系数低，温度变化时架构保持稳定，运动精度不受影响。
陶瓷导轨与方梁组合架构的维护比金属架构简单。陶瓷表面不需要涂防锈油，不存在金属疲劳问题，主要维护工作是定期清洁和检查安装螺栓的紧固状态。
常见问题解答(Q&A)
Q1：方梁和导轨的组合架构比全金属架构贵多少?
A：陶瓷架构的初始采购成本通常是金属架构的2到4倍，但在需要高精度、温度稳定性和长期免维护的场景下，综合使用成本可能更低。陶瓷架构不需要定期调整和重新校准，减少了维护时间和停机损失。
Q2：方梁和导轨的安装精度怎么保证?
A：方梁安装面的平面度和导轨底面的平面度都需要精密加工，安装时使用准直仪或激光干涉仪校准方梁的平行度，再安装导轨。导轨安装后用检测设备复测直线度，必要时通过调整垫片微调。
Q3：方泰可以提供导轨和方梁的组合方案设计吗?
A：可以。方泰可以根据客户设备的载荷、行程、精度和温度要求，提供陶瓷导轨与方梁组合方案的选型建议和图纸设计，并完成产品定制加工。
