浏览次数：17半导体设备对晶圆温度的精确控制，很多时候靠陶瓷加热器来实现。CVD工艺需要晶圆表面温度均匀，刻蚀工艺需要温度稳定防止光刻胶损伤，检测设备需要恒温环境保证测量精度——这些场景都离不开一套可靠的加热温控方案。搭好这套方案，关键在三个环节：加热基板材料、加热电路设计和温度传感系统。

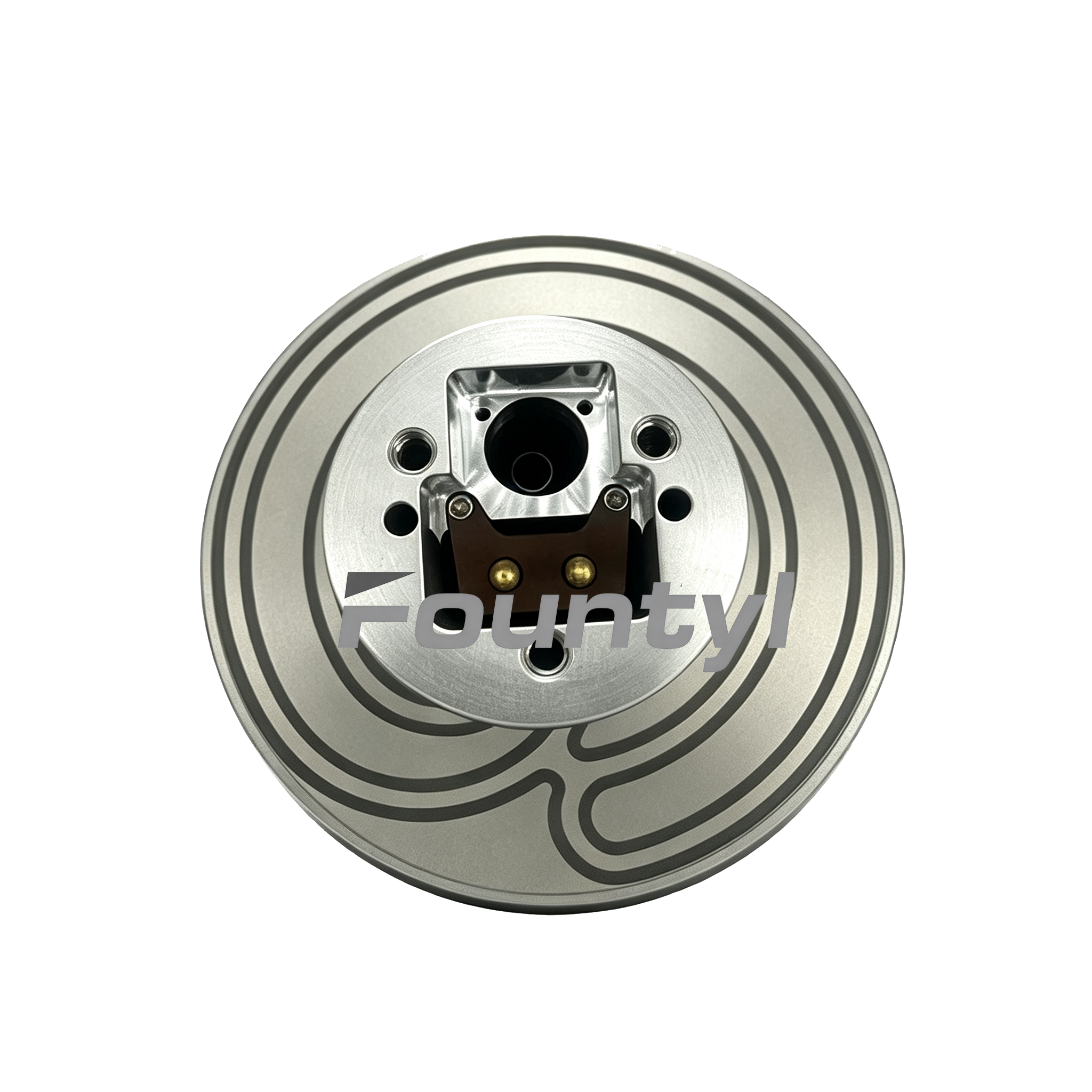

陶瓷加热器
加热基板材料决定了温控的上限和均匀性。氮化铝陶瓷的导热率在180到230W/(m·K)，是氧化铝的8到10倍，热量在基板中传递快、分布均匀，是高性能加热器的首选。氧化铝陶瓷的导热率在20到30W/(m·K)，适合对温度均匀性要求不高的场景，成本也更低。选材料时先看温度均匀性要求——要求正负1%以内选氮化铝，正负3%以内选氧化铝即可。
问：陶瓷加热器的温度均匀性为什么重要?
A：温度均匀性直接决定工艺质量。CVD薄膜沉积时，晶圆表面温度差几度，沉积速率就差几个百分点，薄膜厚度均匀性随之下降。刻蚀时温度不均会导致刻蚀速率不均，影响图形精度。加热器的温度均匀性每提升1%，工艺良率可能提升好几个百分点。
加热电路设计决定了加热器的功率和控温响应。加热电路通常采用厚膜印刷或薄膜沉积工艺制作在陶瓷基板上。电路设计的核心参数包括加热功率密度、电路布局和引线方式。功率密度根据工艺需求确定——升温速度快需要高功率密度，恒温保持可以选择低功率密度。电路布局要考虑均匀发热，避免局部过热。
温度传感系统是温控闭环的关键。热电偶或热电阻传感器安装在加热器上，实时监测温度并反馈给控制器。传感器的位置和数量直接影响温控精度——多点测温配合分区加热，可以实现更精细的温度控制。
陶瓷加热器的选型还需要关注工作温度范围、安装尺寸、电极引出方式和洁净度要求。不同工艺的工作温度差异很大——检测设备在室温附近，CVD在400到800度，需要根据工艺温度选择匹配的加热器方案。
加热器的可靠性和寿命与使用方式密切相关。频繁的快速升降温会加速加热电路的老化。建议控制升降温速率在每分钟10度以内，同时避免加热器在超温状态下运行。
常见问题解答(Q&A)
Q1：陶瓷加热器的加热响应速度有多快?
A：从室温加热到600度，陶瓷加热器通常需要30到60秒，具体取决于功率密度和基板热容。氮化铝基板的热容小、导热快，升温速度比氧化铝快。加热器越小升温越快，大尺寸加热器需要更长时间。
Q2：陶瓷加热器的温度测量用热电偶还是热电阻?
A：两者都可以。热电偶适合高温测量，响应快，成本低。热电阻(铂电阻)精度更高、稳定性好，适合需要精确控温的场景。实际选型根据测温范围、精度要求和安装空间确定。
Q3：方泰可以提供完整的加热器方案吗?
A：方泰可以提供陶瓷加热基板的定制加工和方案支持，包括材料选型、基板尺寸设计和精密加工。加热电路的制作可以由方泰配合完成，也可以由客户在方泰提供的基板上自行制作。
