首页
发布时间：2026-07-21
浏览次数：12刻蚀机用的陶瓷部件，耐等离子体腐蚀是第一硬指标。含氟等离子体对石英的腐蚀速率大约每小时几微米，对碳化硅的腐蚀速率低一到两个数量级——这意味着在同样的刻蚀工艺条件下，碳化硅零件的使用寿命是石英的三到五倍。对于半导体设备厂商来说，更长的零件寿命意味着更少的停机更换时间和更高的设备利用率。
耐等离子体腐蚀的核心在于材料的化学稳定性。刻蚀机腔体内的等离子体中含有大量氟基活性粒子，这些粒子会与暴露的材料表面发生化学反应。石英(二氧化硅)与氟基粒子反应生成挥发性四氟化硅，材料表面被一层层剥离。碳化硅的硅碳共价键结构非常稳定，与氟的反应速率慢很多，腐蚀也就慢得多。

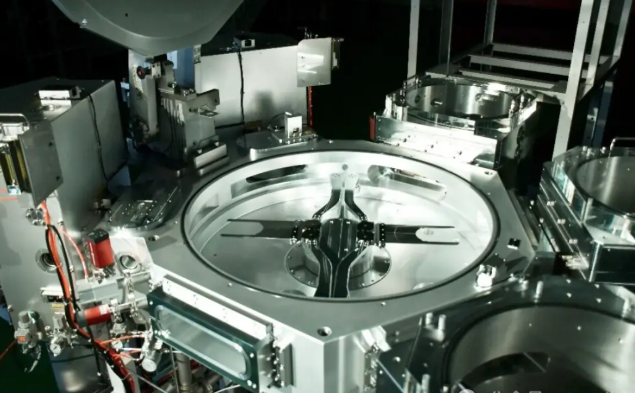

问：刻蚀机里面哪些部件最容易受等离子体腐蚀?
答：聚焦环、气体喷淋头、腔体衬垫和边缘环。这四个部件直接暴露在高密度等离子体区域，对材料耐腐蚀性的要求最高。聚焦环负责引导等离子体分布均匀性，喷淋头负责将反应气体均匀送入腔体，腔体衬垫保护腔体外壁，边缘环保护晶圆边缘的刻蚀均匀性。
不同陶瓷材料的耐等离子体腐蚀性能差异很大。氧化铝在含氟等离子体中腐蚀速率大约每小时3到8微米，氮化硅大约每小时1到3微米，碳化硅可以做到每小时0.1到0.5微米。这也是为什么刻蚀机的核心陶瓷部件几乎全部采用碳化硅的原因。
除了腐蚀速率，材料纯度也直接影响设备性能。碳化硅中的杂质元素，特别是金属杂质，在等离子体轰击下会脱落并污染晶圆表面。半导体级碳化硅部件的纯度通常要求在99.9%以上，表面金属污染控制在每平方厘米10的10次方个原子以内。
材料选择还要考虑导热性。刻蚀过程中等离子体释放大量热量，部件需要快速将热量传导出去。碳化硅的导热率约为120到200W/(m·K)，是氧化铝的6到8倍，在散热方面优势明显。良好的导热性有助于降低部件表面温度，进一步减缓腐蚀速率。
刻蚀机陶瓷部件的另一个关键要求是低颗粒产生率。部件在等离子体环境中长期使用后，表面微观结构可能发生变化，产生颗粒脱落。这些颗粒如果落在晶圆上，会导致电路短路或断路。碳化硅部件的表面经过精细处理后，颗粒产生率可以控制在极低水平。
深圳方泰新材料技术有限公司生产的刻蚀机用碳化硅陶瓷部件，采用高纯碳化硅粉体和无压烧结工艺，产品纯度99.9%以上，耐等离子体腐蚀性能稳定，表面金属污染和颗粒产生率均满足半导体设备要求。
推荐阅读：
