碳化硅零部件三条技术路线怎么选？CVD-SiC、SiC涂层石墨与烧结SiC对比

　　从纯度、致密度、尺寸能力、热匹配和成本出发，解析三种碳化硅零部件在刻蚀、外延、MOCVD和扩散设备中的选型逻辑。

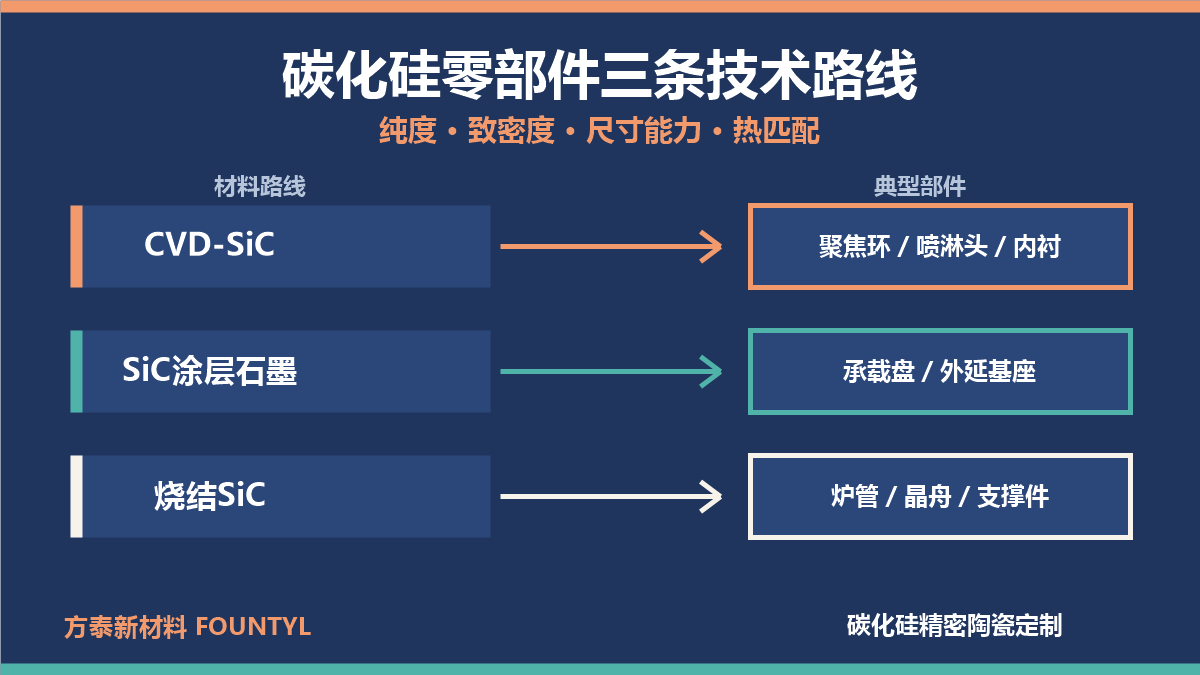

CVD-SiC、SiC涂层石墨与烧结SiC技术路线对比缩略图

　　碳化硅不仅用于功率器件和衬底，在半导体制造设备中还有另一个重要身份：用碳化硅制成的聚焦环、气体喷淋头、晶圆承载盘、炉管、晶舟和腔体内衬。它们安装在刻蚀机、外延炉、MOCVD和扩散炉内部，直接接触晶圆、构建反应环境并承受高温、等离子体和腐蚀性气体。

　　这些零部件属于半导体设备的结构件和消耗件，与碳化硅功率器件、碳化硅衬底不是同一类产品。它们的核心价值在于耐等离子体腐蚀、降低金属污染和颗粒释放、改善热均匀性并延长关键耗材的更换周期。不同的是，碳化硅零部件并不是单一材料，而是形成了CVD-SiC、SiC涂层石墨和烧结SiC三条主要技术路线。

　　为什么半导体设备需要碳化硅零部件

　　以等离子体刻蚀为例，晶圆放置在静电吸盘上，腔室内通入氟基或氯基刻蚀气体，射频电源激发气体形成等离子体。高能离子和自由基不仅作用于晶圆，也会持续轰击腔室内壁和周围零部件。金属材料被腐蚀后会释放金属污染，石英和普通陶瓷可能快速侵蚀并产生颗粒。

　　碳化硅对含氟、含氯刻蚀气体的反应性较低，同时具有高硬度、耐高温、高导热和较低热膨胀等特性。部分碳化硅材料的导电性还可以与硅晶圆的电气边界匹配，用于调节晶圆边缘的电场分布和等离子体鞘层。因此，碳化硅零部件适合刻蚀、外延、MOCVD、扩散和高温热处理等苛刻环境。

　　路线一：CVD-SiC，面向高纯度和高致密场景

　　CVD-SiC通过化学气相沉积工艺，在高温条件下将含硅和碳的气体前驱体分解，在基材表面逐层沉积出高纯、全致密的碳化硅结构。沉积过程在分子级别进行，材料内部没有明显孔隙和晶界，纯度可以达到半导体级要求，对金属离子、颗粒和离子残留控制严格。

　　CVD-SiC通常具有较高的硬度和断裂韧性，适用于颗粒污染最敏感的环节，例如刻蚀设备中的聚焦环、气体喷淋头和腔体内衬。其电阻率还可以根据刻蚀工艺需求进行工程化调控。由于工艺窗口窄、沉积设备和加工难度高，CVD-SiC属于碳化硅零部件中技术壁垒较高的路线。

　　路线二：SiC涂层石墨，兼顾导热、重量和成本

　　SiC涂层石墨以高纯石墨为基体，通过CVD工艺在表面沉积碳化硅涂层。石墨具有高导热、低密度、易加工和成本较低等优点，但在高温下可能释放碳颗粒。碳化硅涂层在石墨基体与工艺环境之间形成致密屏障，减少颗粒释放，同时与石墨的热膨胀系数较为匹配，能够适应反复热循环。

　　这条路线主要应用于外延生长设备中的晶圆承载盘和基座。硅外延、碳化硅外延和MOCVD设备中，晶圆往往直接放在涂层石墨基座上加热，因此基座需要兼顾热均匀性、重量、成本和长期热循环稳定性。SiC涂层石墨在“性能与成本平衡”方面具有明显优势。

　　路线三：烧结SiC，适合大尺寸和复杂结构

　　烧结碳化硅将碳化硅粉末与烧结助剂混合，在高温下烧结成致密陶瓷体。与CVD-SiC相比，烧结SiC的纯度通常较低，但可以制造尺寸更大、形状更复杂的结构件，例如扩散炉管、晶舟和高温支撑部件。扩散炉管需要承受1000℃以上高温和腐蚀性气氛，长度可以达到数米，这类尺寸很难通过CVD工艺直接制造。

　　烧结SiC内部还分为反应烧结、重结晶和常压烧结等路线。反应烧结SiC收缩率低，适合大尺寸构件;重结晶SiC纯度高但致密性相对有限;常压烧结SiC没有游离硅相，更适合极端环境。不同烧结路线对应不同的纯度、密度、强度和成本组合。

　　三条技术路线对比

　　如何选择适合的碳化硅零部件路线

　　刻蚀腔室对颗粒和金属污染最敏感，优先考虑CVD-SiC，适合聚焦环、气体喷淋头和腔体内衬等部件。外延和MOCVD更关注热均匀性、重量与成本平衡，SiC涂层石墨通常更合适。扩散炉和高温炉管更看重尺寸能力和结构强度，烧结SiC是主要路线。

　　三条路线并不是简单替代关系，而是分别服务于不同工艺需求。选型时要同时考虑纯度、致密度、导电性、热膨胀、可加工尺寸、清洗方式和更换周期，不能只比较材料硬度或单一价格。

　　碳化硅零部件的制造难点

　　碳化硅零部件的第一道门槛是材料制备。CVD-SiC沉积温度高，温度均匀性直接影响材料致密性和批次一致性;烧结SiC则要控制粉体纯度、烧结助剂和收缩率。第二道门槛是精密加工，碳化硅硬度高、脆性大，薄壁环件在磨削和铣削过程中容易出现崩边、裂纹和尺寸超差。

　　第三道门槛是全流程良率控制。从材料制备、精密加工到清洗和检测，每一环节都会影响最终良率。即使完成样品验证，也需要通过稳定的批量制造、尺寸一致性和洁净度控制，才能满足半导体设备客户对交付稳定性的要求。

　　方泰新材料的碳化硅精密陶瓷能力

　　方泰新材料具备先进陶瓷材料研发与精密制造能力，可围绕碳化硅、多孔质陶瓷、氧化铝、氧化锆、氮化硅、氮化铝等材料体系提供精密陶瓷零部件定制。对于陶瓷聚焦环、吸盘、方梁、导轨和其他半导体设备核心部件，可根据工艺温度、等离子体环境、洁净要求和结构尺寸评估材料路线与加工方案。

　　项目前期可提供图纸评审、材料建议和样品试制，根据测试结果优化结构与工艺参数，再推进批量制造。

　　结语

　　碳化硅零部件的三条路线各有边界：CVD-SiC追求高纯高致密，SiC涂层石墨侧重热均匀性与成本平衡，烧结SiC擅长复杂大尺寸结构。方泰新材料可提供碳化硅等先进陶瓷零部件定制，为半导体设备关键耗材和结构件国产化提供材料与加工支持。
