浏览次数：21零件加工完了，精度到底够不够，不能靠猜，得靠量。
陶瓷零部件的尺寸检测和金属零件检测在原理上是一样的，但因为陶瓷的材料特性，检测时有一些特殊讲究。光学测量对陶瓷不敏感，接触式测量怕划伤表面，气动测量又需要专门的工装。怎么量得准、量得快，是品质控制的关键一环。

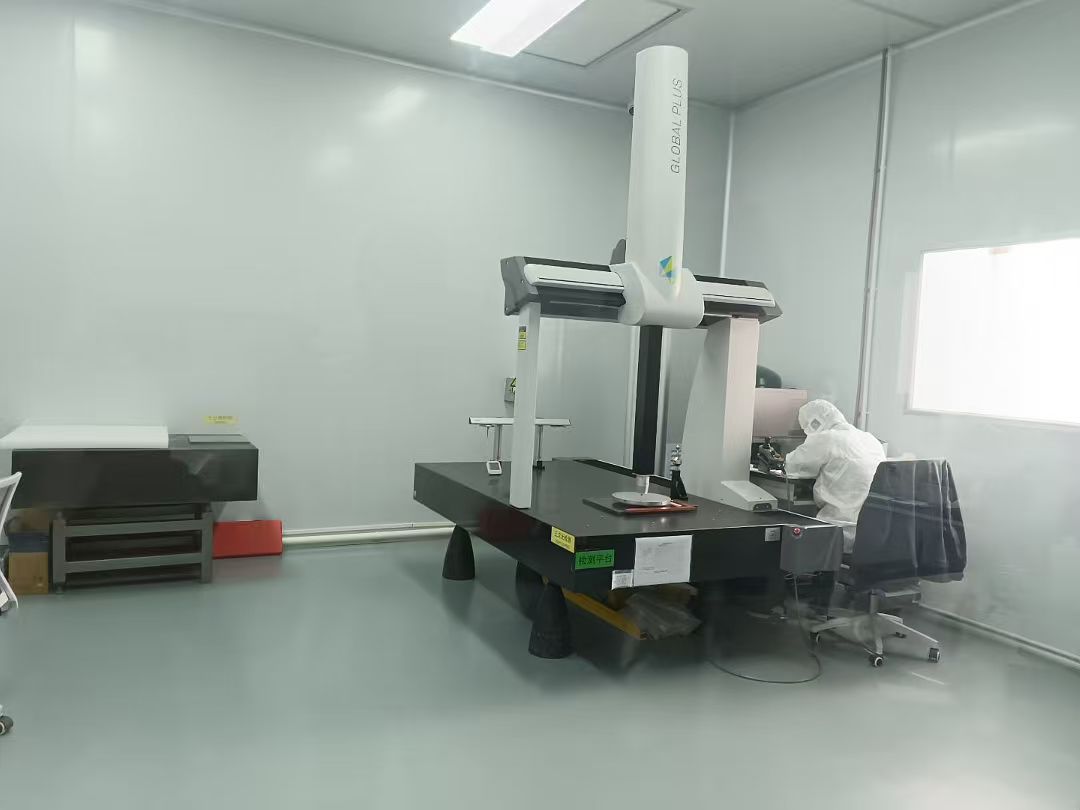

先看最常用的检测设备——三坐标测量仪(CMM)。三坐标测量仪用探针在被测零件表面逐点采集数据，通过坐标计算得到尺寸、形状和位置公差。测量精度最高可达1微米左右，是精密陶瓷零件尺寸检测的主力设备。
三坐标测量最适合测的是平面度、平行度、垂直度、位置度这类几何公差。陶瓷真空吸盘的平面度、陶瓷导轨的直线度、陶瓷柱塞的外径和圆度——这些关键尺寸都需要三坐标来确认。
问：三坐标测量能测所有尺寸吗?
答：不能。三坐标测量效率低，不适合批量全检，一般用于首件检测和抽检。批量生产中的实时尺寸监控，需要用更快的检测手段。
对于批量生产中的在线检测，常用的工具有气动量仪和电感量仪。气动量仪利用气流通过喷嘴和被测面之间间隙时的流量变化来测量尺寸，适合测内孔、外径、槽宽。电感量仪利用位移传感器接触测量，适合测厚度、跳动。
表面粗糙度的检测用粗糙度仪。陶瓷零件磨削后表面粗糙度一般在Ra 0.2到0.4微米，研磨后可以做到Ra 0.05到0.1微米。粗糙度仪的探针在零件表面划过，记录表面的微观起伏，计算出Ra、Rz等参数。探针的针尖半径只有2到5微米，测量时要注意保护探针，也因为探针会接触工件表面，不能用于测最终交付件，需要测同批次的过程样品。
圆柱度仪是专门测圆度和圆柱度的设备。陶瓷柱塞、陶瓷轴套这类回转体零件，圆度和圆柱度的要求通常在2微米以内。零件在圆柱度仪上旋转一周，传感器记录每个角度的半径变化，生成圆度误差曲线。
检测中还有一个容易被忽略的问题：温度影响。陶瓷的热膨胀系数虽然比金属低，但在精密测量中仍然需要考虑。标准测量温度是20度正负1度，温度偏差大的时候需要做温度补偿修正。
深圳方泰新材料技术有限公司配备有三坐标测量仪、粗糙度仪、圆柱度仪、气动量仪等多种精密检测设备，建立了从首件检测到过程巡检到成品全检的三级质检体系，确保每批出厂零件的尺寸精度满足客户要求。
