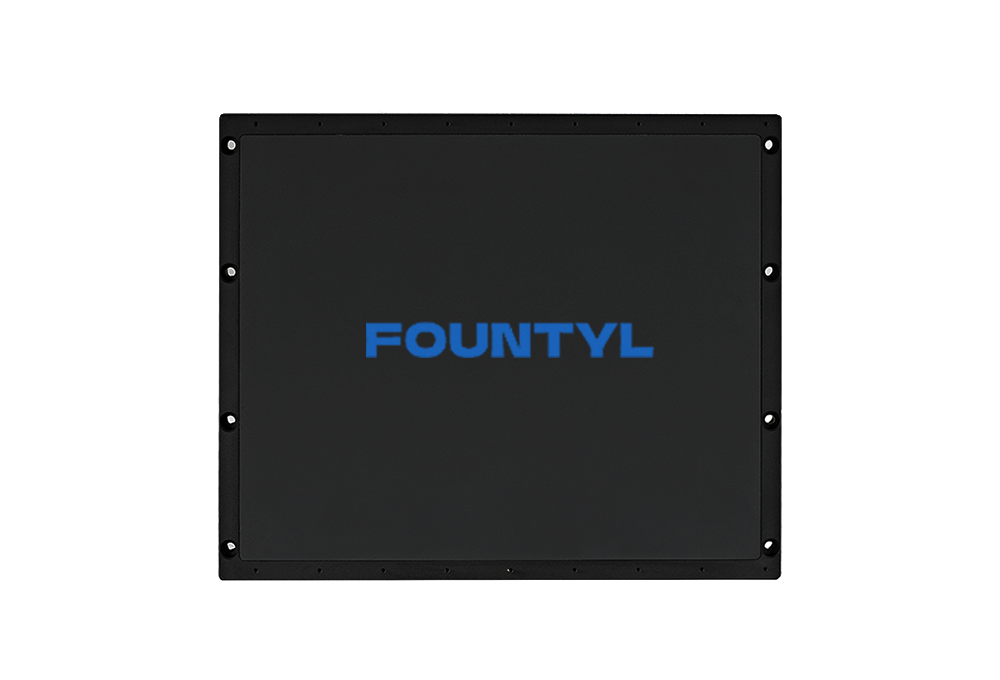

浏览次数：12精密检测设备对承载平台的要求可以概括为三个字：稳、准、净。平台运动要稳——不能有抖动和爬行。定位要准——每移动到一个位置，重复精度要达到亚微米级。环境要净——平台运动不能产生摩擦颗粒。陶瓷气浮平台在这三个方面都有突出表现。
气浮平台的工作原理是压缩气体从多孔陶瓷表面渗出，在平台和运动部件之间形成一层微米厚的气膜，让运动部件"浮"起来运动。传统检测平台采用机械轴承或滚珠导轨，长期使用后轴承和导轨会磨损，精度逐步下降。气浮平台没有机械接触，不存在磨损问题。
问：陶瓷气浮平台和传统机械平台比起来，检测精度能提高多少?
A：在重复定位精度方面，陶瓷气浮平台可以做到正负0.1到0.2微米，传统机械平台通常在正负0.5到1微米。在运动直线度方面，气浮平台在100毫米行程内的直线度偏差小于0.5微米，机械平台一般在1到2微米。对于晶圆表面缺陷检测这种需要高分辨率的应用来说，气浮平台的精度优势很明显。
陶瓷材料的低热膨胀特性使气浮平台在检测设备中的热稳定性比金属平台更好。检测设备通常需要长时间连续运行，设备内部温度会缓慢升高。陶瓷平台的尺寸变化远小于金属平台，保证了检测精度的长期稳定性。
多孔陶瓷的气膜刚度也优于金属气浮平台。气膜刚度决定了运动部件在受到外力干扰时的抗偏移能力。陶瓷气浮平台的气膜分布比金属气浮平台更均匀，局部压力波动更小，因此气膜刚度更高。在检测设备中这意味着外部振动对检测结果的干扰更小。
晶圆平整度检测是气浮平台最典型的应用场景。晶圆在检测平台上匀速通过光学系统下方，平台的平面度和运动直线度直接影响检测图像的质量。陶瓷气浮平台的平面度可以做到2到3微米，运动直线度每100毫米在0.5微米以内。
光学测量设备中的大尺寸XY气浮台也在使用陶瓷平台。XY平台需要在两个方向上实现高精度运动，对平台的平整度和驱动系统的响应速度要求都很高。陶瓷平台的低密度特性减小了运动部件的惯量，提高了系统的响应速度。
陶瓷气浮平台的维护主要集中在供气系统。气源的洁净度直接影响气浮平台的运行稳定性——气源中的油雾或颗粒会堵塞陶瓷微孔，导致气膜不稳定。建议使用洁净干燥的压缩空气或氮气作为气源，定期更换过滤器。
常见问题解答(Q&A)
Q1：陶瓷气浮平台对供气压力有什么要求?
A：供气压力一般在0.4到0.6兆帕，流量根据平台尺寸决定。气源需要洁净干燥，含油量小于百万分之零点一，颗粒过滤精度要高于5微米。气源不干净会导致陶瓷微孔堵塞，影响气浮效果和使用寿命。
Q2：陶瓷气浮平台的运动速度和加速度能到多少?
A：运动速度取决于平台尺寸和驱动方式，一般可以达到每秒100到500毫米。加速度取决于平台重量和电机推力，在1到5个G之间。检测设备通常不需要很高的速度和加速度，气浮平台在这方面的能力完全满足需求。
Q3：方泰能做检测设备专用的大尺寸气浮平台吗?
A：可以。方泰具备大尺寸多孔陶瓷气浮平台的定制能力，可加工直径或边长从100毫米到600毫米的平台，平面度控制在5微米以内，可按客户设备尺寸和运动精度要求定制。
