浏览次数：14光刻机可能是国产半导体设备里最难啃的骨头。一台EUV光刻机有超过10万个零部件，涉及光学、精密机械、运动控制、真空技术等几十个学科。但正因为难，它的零部件供应链缺口也最大。

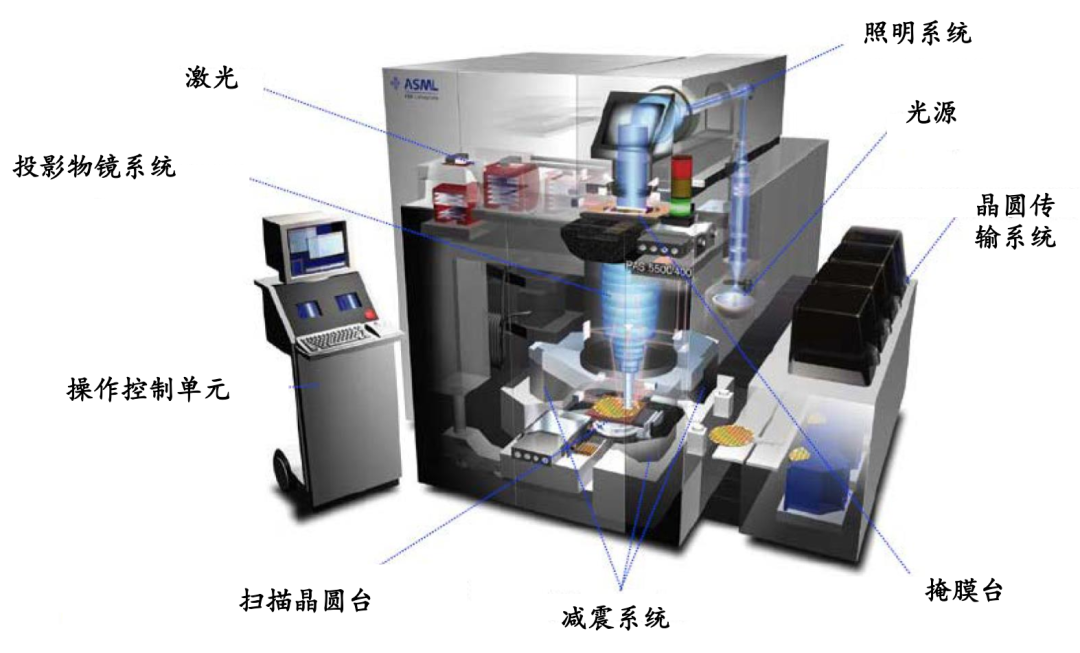

在光刻机的零部件清单里，精密陶瓷占了相当比例，主要集中在几个核心分系统。
晶圆传输系统是陶瓷零部件最密集的区域。光刻机内的晶圆需要在多个工位之间高速传输，每一步都要精准定位。陶瓷机械手臂在这里负责搬运晶圆，要求高刚性、低热膨胀和无颗粒污染。陶瓷手指作为手臂末端直接接触晶圆的部件，既要足够轻，又不能划伤晶圆表面。
晶圆传输导轨也用陶瓷材料。导轨需要承受高频往复运动，精度要求微米级。陶瓷导轨的耐磨性和热稳定性在这个场景里是刚需——金属导轨用久了会磨损，精度会往下掉，换一次导轨的停机成本极高。
光刻机的晶圆对准平台是另一个陶瓷应用大户。平台基座和运动部件需要极低的热膨胀系数和极高的刚性。碳化硅陶瓷的低热膨胀(约4ppm/K)和高比刚度正好满足这两点。在温度波动0.1度的光刻间里，材料的热膨胀每差一个ppm，晶圆上的对准误差可能就是几十纳米——这个量级对良率影响很大。
问：光刻机对陶瓷零部件的精度要求是多少? 答：比刻蚀机和CVD设备还要高。光刻机里用的陶瓷平台平面度要求在1微米以内，导轨直线度在每米3微米以内，机械手臂的重复定位精度在正负0.02毫米。这些精度要求对陶瓷的加工能力是很大的考验。
光罩(掩模版)的传输和夹持系统也用陶瓷。光罩的洁净度要求比晶圆还高，任何颗粒污染都会直接成像到晶圆上。陶瓷的硬度和化学惰性使其成为光罩夹持臂和保护盖板的理想材料。
还有一点很多人不知道：光刻机的精密运动平台大量采用气浮导轨，而多孔陶瓷气浮平台是气浮导轨的核心部件。多孔陶瓷表面无数个微孔均匀出气，形成稳定的气膜承载运动部件。这个技术陶瓷行业叫多孔质陶瓷气浮悬台，做的人不多，但需求在持续增长。
国产光刻机的零部件供应链还处在早期阶段，很多高性能陶瓷部件还没有稳定的本土供应商。这对做精密陶瓷的企业来说，既是挑战也是机会。
深圳方泰新材料技术有限公司专注半导体精密陶瓷零部件14年，产品覆盖陶瓷机械手臂、精密导轨、气浮平台和精密吸盘等光刻机用零部件，可按客户技术要求进行定制化开发。
