浏览次数：3从加热分区、热耦合、温度传感、陶瓷基板和功率控制出发，解析多区陶瓷加热器提升晶圆温度均匀性的设计逻辑。

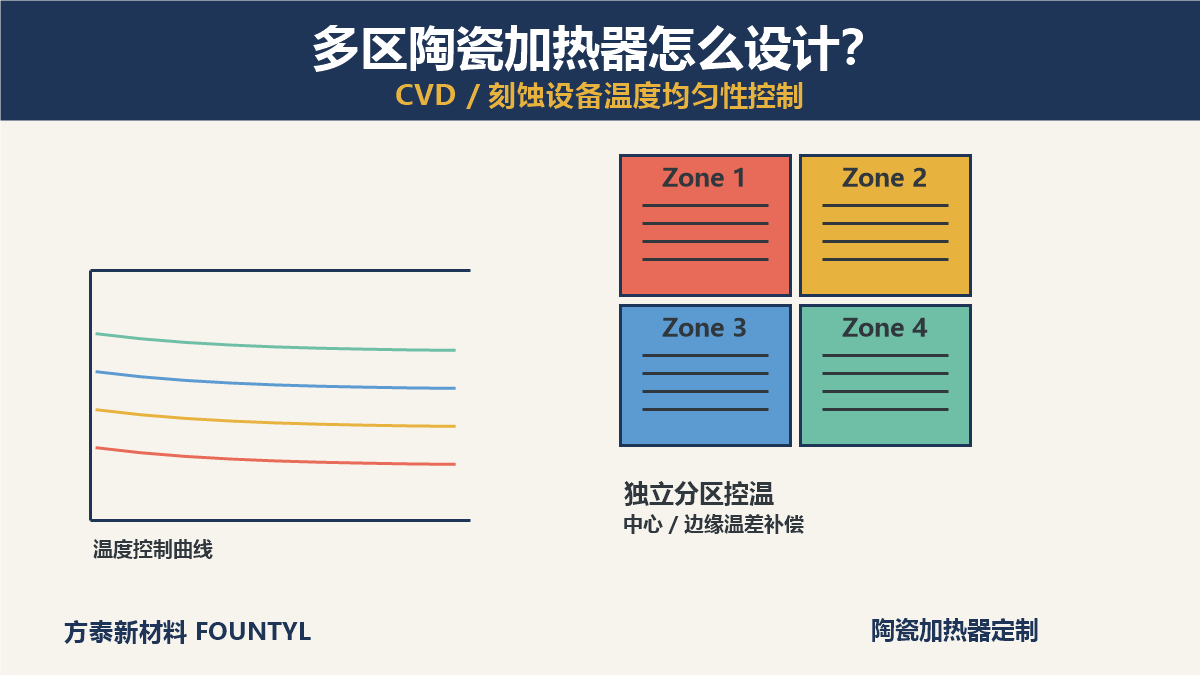

在CVD、刻蚀和部分热处理设备中，晶圆温度均匀性直接影响薄膜厚度、刻蚀速率、缺陷密度和工艺重复性。晶圆中心与边缘的散热条件不同，单区加热器即使温度控制稳定，也可能出现边缘偏冷或局部过热。多区陶瓷加热器通过把加热面划分为多个独立控制区域，对中心和边缘分别补偿功率，从而实现更精细的温度均匀性控制。
多区陶瓷加热器的结构组成
多区陶瓷加热器通常由陶瓷基板、嵌入式加热回路、温度传感器、电极与引出结构、安装支撑和控制系统组成。陶瓷基板既要提供电绝缘和机械支撑，又要承担热量传导；加热回路决定功率密度和温度响应速度；温度传感器和控制系统则负责实时调节各分区功率。
与单区加热器相比，多区结构的重点不只是增加加热丝数量，而是让各区域的热输出、热耦合和测温位置相互匹配。如果分区之间热干扰过大，或者测温点不能真实反映晶圆温度，独立控制反而可能引起温度振荡和局部超调。
常见问答
Q1：为什么需要多区陶瓷加热器？
晶圆在加热过程中，中心区域散热路径较短、边缘区域存在更多热损失，因此温度分布天然不均匀。单区加热器只能整体升降温度，难以补偿中心和边缘的差异。多区加热器可以把晶圆划分为中心、中间环、边缘等多个控制区域，根据测温反馈分别调整功率，让晶圆表面温度更接近目标分布。
Q2：加热分区应该怎么划分？
分区数量取决于晶圆尺寸、温度均匀性要求、加热器结构和控制能力。常见方式包括中心单区加多个同心环区，或者按径向和方位角划分为更细的网格。分区越细，补偿能力越强，但传感器数量、控制通道和布线复杂度也会增加。设计时要平衡均匀性收益、结构空间和成本。
Q3：陶瓷基板材料怎么选？
氮化铝陶瓷兼具高导热和电绝缘，适合需要快速传热和温度响应的加热器基板；氧化铝陶瓷绝缘性好、工艺成熟、成本较优，适合温度均匀性要求相对温和的场景；氮化硅陶瓷强度高、抗热震和耐磨性好，适合热循环频繁或存在机械载荷的结构。材料选择要结合最高温度、升温速率、功率密度、热膨胀匹配和洁净要求综合评估。
Q4：温度传感器和测温点怎么布置？
测温点应尽量靠近实际受热区域，同时避免受到加热回路局部热点或电极引线的干扰。中心区和边缘区通常需要分别布置传感器，必要时增加冗余测温点用于诊断。传感器类型可以选择热电偶或热电阻，具体要根据温度范围、响应速度、真空兼容性和布线空间确定。安装位置和热接触质量会直接影响控制精度。
Q5：如何降低分区之间的热耦合？
分区之间如果热传导过强，调高一个区域会影响相邻区域，造成控制互相干扰。可以通过调整加热回路布局、设置热隔离槽、控制基板厚度和材料导热率来优化热耦合。控制系统也可以采用前馈补偿、串级控制或解耦算法，使各分区在相互影响下仍能稳定收敛。
Q6：多区陶瓷加热器常见失效模式有哪些？
常见问题包括加热回路开路或短路、绝缘性能下降、陶瓷基板热应力开裂、电极连接失效、传感器漂移和温度均匀性变差。原因可能来自功率密度过高、升温过快、热循环疲劳、材料缺陷或装配应力。使用过程中应记录各分区功率、升温曲线、温度偏差和绝缘电阻，便于提前发现异常趋势。
温度均匀性控制的工程要点
多区加热器的目标不是让每个分区温度相同，而是让晶圆表面达到工艺要求的温度分布。有些工艺要求整体温度尽量均匀，有些工艺则需要中心与边缘形成受控梯度。设计时要把加热器功率、晶圆热耦合、腔室散热、气体流动和工艺热量一起考虑，不能只看加热器本身的温度曲线。
升温阶段和稳态阶段的控制策略也不同。升温阶段要控制速率，避免热应力和超调；稳态阶段要关注小功率补偿和抗扰动能力。对于频繁切换工艺配方的设备，还应缩短温度稳定时间并保持重复性。
方泰新材料的陶瓷加热器定制能力
方泰新材料具备先进陶瓷材料和精密制造能力，可围绕氮化铝、氧化铝、氮化硅等材料体系提供陶瓷加热器及相关精密陶瓷部件定制。项目前期可结合晶圆尺寸、温度范围、分区数量、功率密度、真空环境和安装接口进行结构评估，并通过样品测试验证温度均匀性与可靠性。
结语
多区陶瓷加热器的价值在于用分区补偿晶圆中心和边缘的热差异，提升CVD、刻蚀等工艺的温度均匀性和重复性。方泰新材料可提供陶瓷加热器及氮化铝、氧化铝、氮化硅等精密陶瓷零部件定制，支持材料选择、结构设计和样品验证。
