浏览次数：16芯片制程越先进，静电吸盘(ESC)的活儿越难干。3纳米制程的刻蚀和沉积工艺对晶圆吸附的平整度、温度均匀性和颗粒污染控制提出了近乎苛刻的要求。而ESC能否满足这些要求，很大程度上取决于它的陶瓷层——材料配方、平面度、致密度和表面质量共同决定了ESC的性能天花板。
先进制程对ESC的第一个挑战是吸附精度。晶圆在等离子体刻蚀中的形变控制越来越严格，ESC需要提供极其均匀的吸附力，确保晶圆表面高度一致。这要求ESC的陶瓷层平面度达到微米级，内部结构均匀无缺陷。

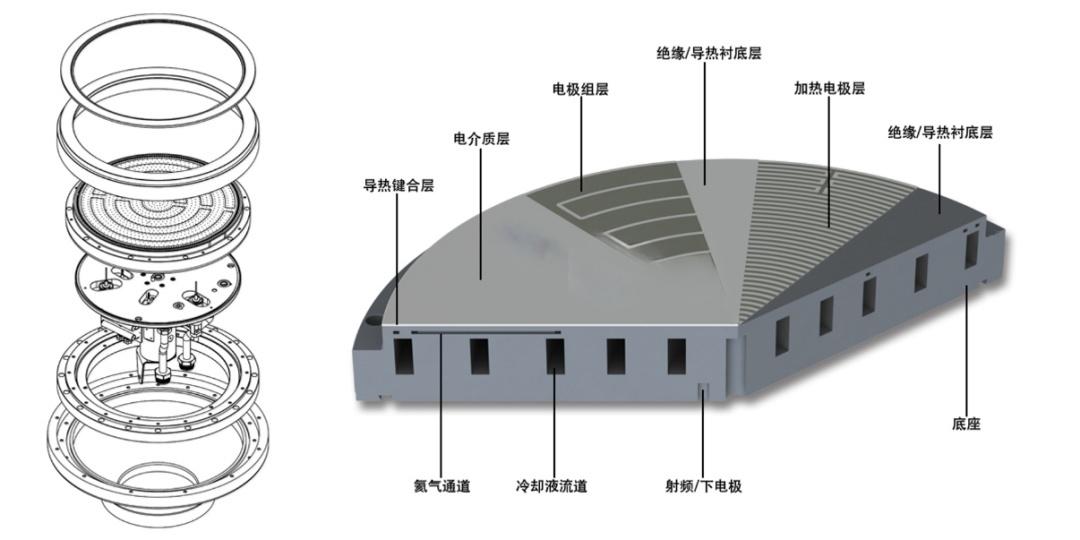

静电吸盘结构图
第二个挑战是温度控制。先进制程的等离子体功率更高，晶圆表面温度波动更大。ESC需要在更高热流密度下维持晶圆温度均匀，对陶瓷层的导热性能和冷却通道设计提出了更高要求。
问：先进制程ESC的陶瓷层需要具备哪些性能?
A：三个方面。一是高平面度——陶瓷层平面度需要控制在3微米以内，保证晶圆贴合均匀。二是高致密度——致密度98%以上，防止孔隙中的气体在真空中释放污染晶圆。三是高耐腐蚀性——陶瓷层直接面对等离子体环境，需要耐受含氟等离子体的长期腐蚀。
第三个挑战是抗等离子体腐蚀。先进制程的等离子体功率更高、腐蚀性更强，ESC陶瓷层的寿命直接影响设备维护周期。氧化铝陶瓷在含氟等离子体中的腐蚀速率相对较快，高纯度、高致密度的氧化铝可以减缓腐蚀，但对极高要求的工艺，需要评估碳化硅或涂层方案。
陶瓷层的材料选择上，氧化铝是最主流的ESC电介质材料。它的绝缘性能稳定、介电常数适中，适合静电吸附。随着制程推进，对氧化铝纯度的要求从99%提高到99.9%以上，对晶粒尺寸和致密度的要求也更高。
ESC陶瓷基板的加工精度同样关键。陶瓷层的平面度、表面粗糙度和厚度均匀性直接影响ESC的吸附力和温度均匀性。方泰的ESC陶瓷基板加工采用精密磨削和研磨工艺，平面度可控制在3微米以内，表面粗糙度达到Ra 0.1微米。
ESC的寿命管理在先进制程中变得更加重要。吸附力下降、氦气泄漏率升高和温度控制不稳是ESC需要更换的主要信号。建议设备维护部门定期检测这些指标，建立ESC的寿命预测和备件储备计划。
常见问题解答(Q&A)
Q1：先进制程ESC和成熟制程ESC的主要区别是什么?
A：主要在精度和材料要求上。先进制程ESC的陶瓷层平面度要求更高(3微米以内)、材料纯度更高(99.9%以上)、温控精度更严(正负0.5度以内)。同时先进制程的等离子体功率更高，对陶瓷层的耐腐蚀性要求也更高。
Q2：ESC陶瓷基板可以单独采购吗?
A：可以。方泰可提供ESC用陶瓷基板的定制加工，客户自行完成电极制作、组装和测试。方泰也可以根据客户要求提供陶瓷基板的平面度、粗糙度和致密度检测报告。
Q3：方泰的ESC陶瓷基板用在哪些工艺上?
A：方泰的ESC陶瓷基板适用于刻蚀、CVD和PVD等工艺的静电吸盘制造。基板可按客户设计的尺寸、厚度和孔径要求定制，配合客户的电极和温控设计。
