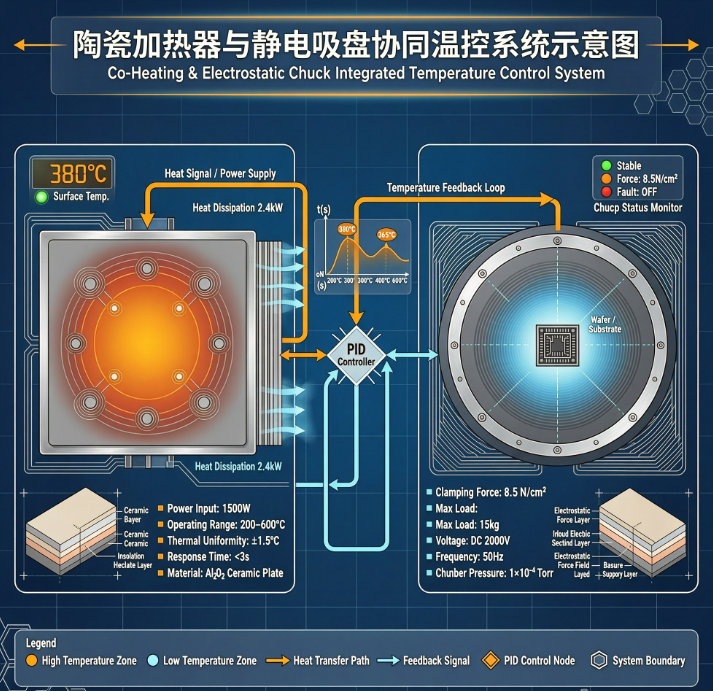

浏览次数：18静电吸盘负责把晶圆"吸住"，陶瓷加热器负责把晶圆"加热"，两者看似独立，实际在半导体设备中经常需要协同配合。CVD和刻蚀工艺中，晶圆既要被稳定固定，又要被精确控温——把静电吸附和陶瓷加热功能集成在同一个模块里，是目前设备设计的主流方案。

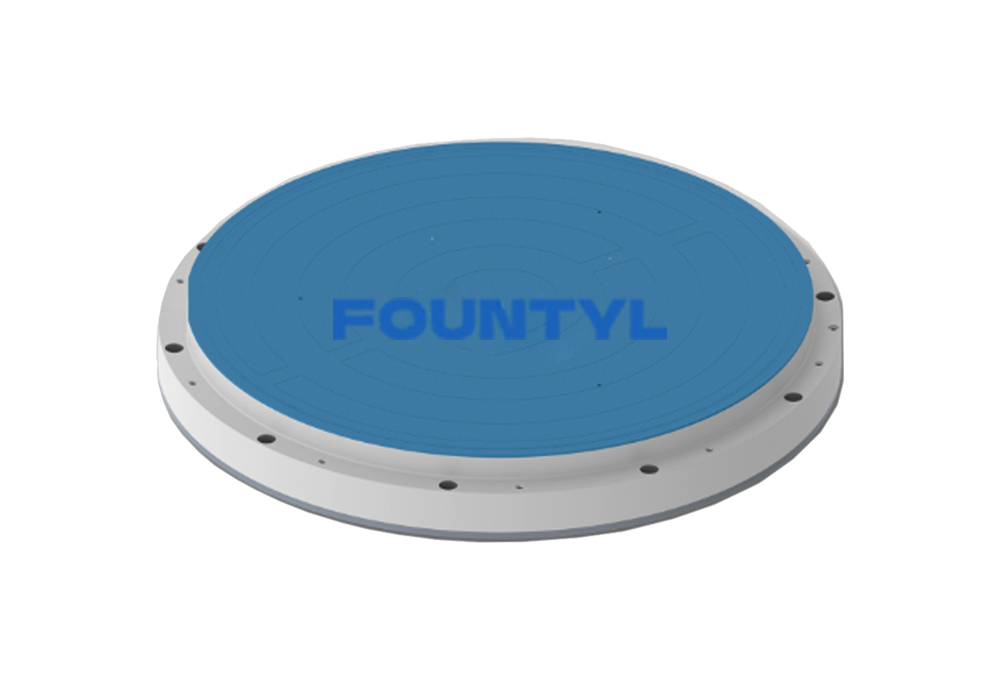

静电吸盘
集成方案的核心是将加热元件埋设在静电吸盘的陶瓷基板内部。静电吸盘的陶瓷层本身就是一个多层结构——电极层负责静电吸附，加热层负责温度控制，冷却通道负责散热。陶瓷基板在制造过程中将这几层功能结构整合在一起，形成一个同时具备吸附和温控能力的复合部件。
问：吸附和加热集成在一个陶瓷基板里有什么好处?
A：主要是温度控制更精准。晶圆被静电吸附后紧贴在陶瓷基板表面，加热元件埋在基板内部，热量通过陶瓷基板直接传导给晶圆，传热路径短、热阻小、温度响应快。如果吸附和加热分开，两者之间的接触热阻会导致控温精度下降。
温控分区是协同方案的关键设计。大尺寸晶圆的加热需要分区控制——晶圆中心和边缘的散热条件不同，如果整体加热，中心和边缘温度会有差异。通过在陶瓷基板内设计多个独立加热分区，配合多点温度传感器，可以实现晶圆表面温度的分区补偿，将温差控制在正负0.5度以内。
陶瓷基板材料的选择直接影响温控性能。氮化铝陶瓷的导热率在180到230W/(m·K)，是氧化铝的8到10倍，热量传递快、分布均匀，是高精度温控的首选材料。氧化铝陶瓷导热率较低，适合对温度均匀性要求不高的场景。
加热与冷却的配合也很重要。工艺过程中晶圆需要快速升温时启动加热元件，需要降温时切换冷却通道。氮化铝陶瓷的快速热响应让升降温更灵敏，配合冷却系统可以实现宽范围的温度控制。
协同方案的选型需要综合考虑工艺温度范围、温控精度、晶圆尺寸和安装空间。CVD工艺通常需要300到600度的加热能力，刻蚀工艺更关注温度均匀性和快速响应。不同工艺对加热功率和温控精度的要求差异较大。
方泰可提供静电吸盘和加热器用的高精度陶瓷基板定制，包括平面度加工、多层结构设计和表面处理，配合客户完成电极、加热元件和温控系统的集成。
常见问题解答(Q&A)
Q1：静电吸盘和加热器必须集成在一起吗?
A：不一定。集成方案适合对温度控制要求高、空间紧凑的设备。如果设备结构允许，也可以将静电吸盘和加热器做成独立模块，分别安装。集成方案的控温精度更高，但制造难度和成本也更高。
Q2：集成的陶瓷基板能承受多高的温度?
A：取决于陶瓷材料。氧化铝陶瓷基板的长期使用温度在500度以下，氮化铝陶瓷基板可以到600度以上。具体使用温度还要考虑电极和加热元件的材料耐受性。设计时需要明确工艺温度范围，选择匹配的材料体系。
Q3：方泰能做吸附加热一体的陶瓷基板吗?
A：方泰可以提供集成方案所需的陶瓷基板精密加工，包括多层结构的平面度控制、加热元件安装槽和冷却通道的加工。客户可以根据方泰的基板完成电极和加热元件的制作与系统集成。
